НАЗНАЧЕНИЕ
Предназначены для перекрытий проемов в наружных и внутренних стенах из мелких ячеистобетонных блоков жилых и общественных знаний. В несущих и самонесущих стенах здания до пяти этажей включительно, но не более 15 м, в ненесущих – без ограничения этажности.
ПРЕИМУЩЕСТВА
– улучшенные теплофизические свойства благодаря ячеистой структуре;
– высокие прочностные характеристики
позволяют выдерживать нагрузки до 15 кН/м;
– низкий объемный вес по сравнению с железобетонными изделиями упрощает
транспортировку и монтаж перемычек
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Показатель | значение показателя для марки по средней плотности | |
---|---|---|
Перемычка брусковая ненесущая | Перемычка брусковая несущая | |
Геометрические размеры, мм длина ширина высота |
1100;1300;1500;1750;2250;2500 100; 150; 200; 250 250 |
1100;1300;1500;1750;2250;2500 150; 200; 250 250 |
Отклонения от размеров, мм длина ширина высота |
±5 (до 1600 мм); ±6 (свыше 1600 мм) ±3 (для 1ПБ); ±4 ±4 |
±5 (до 1600 мм); ±6 (свыше 1600 мм) ±3 (для 1ПБ); ±4 ±4 |
Расчетная нагрузка, кН/м | 2 | 15 |
Класс бетона по прочности | В3,5 | В3,5 |
Предел прочности при сжатии, МПа, не менее | 3,78 | 3,78 |
Марка бетона по средней плотности | D700 | D700 |
коэффициент теплопроводности при равновесной влажности 5% (условия б), вт/(м•ºс)* | 0,103 | |
Плотность бетона, кг/м3 | 650…749 | 650…749 |
Марка по морозостойкости | F35 | F35 |
Отпускная влажность бетона, %, не более | 25 | 25 |
Коэффициент теплопроводности в сухом состоянии, Вт/(м•К), не более | 0,18 | 0,18 |
Линейная усадка, мм/м, не более | 0,5 | 0,5 |
Качество поверхности по ГОСТ 13015.0 лицевых остальных |
А6 А7 |
А6 А7 |
удельная эффективная активность естественных радионуклидов, бк/кг, не более | 370 | |
Класс пожарной опасности по ГОСТ 30403 | К0 (не пожароопасные) | |
Предел огнестойкости | RE90 | |
Масса перемычек*, кг | 25…140 | 38…146 |
* – масса брусковых перемычек указана с учетом средней влажности 25% и веса каркасов
Пример условного обозначения: 3ПБ 250–15–3,5 700
3 – обозначение типоразмера
перемычки;
ПБ – перемычка брусковая;
250 – длина перемычки, см;
15 – расчетная нагрузка на
перемычку, кН/м;
3,5 – класс бетона по прочности на сжатие, В3,5;
700 – марка по средней плотности,
D700
НОМЕНКЛАТУРА ПЕРЕМЫЧЕК БРУСКОВЫХ ИЗ ЯЧЕИСТОГО БЕТОНА
Номенклатурная марка | Размеры перемычек | Расчетная нагрузка, кН/м | Объем перемычки, м3 | Масса* перемычки, кг | ||
---|---|---|---|---|---|---|
Длина L, мм | Ширина В, мм | Высота Н, мм | ||||
1ПБ 110–2–3,5 700 | 1100 | 100 | 250 | 2 | 0,028 | 24,7 |
2ПБ 110–2–3,5 700 | 150 | 2 | 0,041 | 37,5 | ||
2ПБ 110–15–3,5 | 150 | 15 | 0,041 | 38,2 | ||
3ПБ 110–2–3,5 700 | 200 | 2 | 0,055 | 49,6 | ||
3ПБ 110–15–3,5 700 | 200 | 15 | 0,055 | 50,3 | ||
4ПБ 110–2–3,5 700 | 250 | 2 | 0,069 | 61,7 | ||
4ПБ 110–15–3,5 700 | 250 | 15 | 0,069 | 62,4 | ||
1ПБ 130–2–3,5 700 | 1300 | 100 | 2 | 0,033 | 29,2 | |
2ПБ 130–2–3,5 700 | 150 | 2 | 0,049 | 44,5 | ||
2ПБ 130–15–3,5 700 | 150 | 15 | 0,049 | 45,1 | ||
3ПБ 130–2–3,5 700 | 200 | 2 | 0,065 | 58,5 | ||
3ПБ 130–15–3,5 700 | 200 | 15 | 0,065 | 59,2 | ||
4ПБ 130–2–3,5 700 | 250 | 2 | 0,081 | 72,6 | ||
4ПБ 130–15–3,5 700 | 250 | 15 | 0,081 | 73,2 | ||
1ПБ 150–2–3,5 700 | 1500 | 100 | 2 | 0,038 | 33,7 | |
2ПБ 150–2–3,5 700 | 150 | 2 | 0,056 | 50,9 | ||
2ПБ 150–15–3,5 700 | 150 | 15 | 0,056 | 51,6 | ||
3ПБ 150–2–3,5 700 | 200 | 2 | 0,075 | 67,6 | ||
3ПБ 150–15–3,5 700 | 200 | 15 | 0,075 | 68,3 | ||
4ПБ 150–2–3,5 700 | 250 | 2 | 0,094 | 84,2 | ||
4ПБ 150–15–3,5 700 | 250 | 15 | 0,094 | 84,9 | ||
1ПБ 175–2–3,5 700 | 1750 | 100 | 2 | 0,044 | 39,6 | |
2ПБ 175–2–3,5 700 | 150 | 2 | 0,066 | 60,6 | ||
2ПБ 175–15–3,5 700 | 150 | 15 | 0,066 | 62,1 | ||
3ПБ 175–2–3,5 700 | 200 | 2 | 0,088 | 79,8 | ||
3ПБ 175–15–3,5 700 | 200 | 15 | 0,088 | 81,4 | ||
4ПБ 175–2–3,5 700 | 250 | 2 | 0,109 | 98,3 | ||
4ПБ 175–15–3,5 700 | 250 | 15 | 0,109 | 99,8 | ||
1ПБ 200–2–3,5 700 | 2000 | 100 | 2 | 0,050 | 45,3 | |
2ПБ 200–2–3,5 700 | 150 | 2 | 0,075 | 68,9 | ||
2ПБ 200–15–3,5 700 | 150 | 15 | 0,075 | 70,9 | ||
3ПБ 200–2–3,5 700 | 200 | 2 | 0,100 | 90,8 | ||
3ПБ 200–15–3,5 700 | 200 | 15 | 0,100 | 92,7 | ||
4ПБ 200–2–3,5 700 | 250 | 2 | 0,125 | 112,7 | ||
4ПБ 200–15–3,5 700 | 250 | 15 | 0,125 | 114,7 | ||
1ПБ 225–2–3,5 700 | 2250 | 100 | 2 | 0,056 | 50,9 | |
2ПБ 225–2–3,5 700 | 150 | 2 | 0,084 | 77,0 | ||
2ПБ 225–15–3,5 700 | 150 | 15 | 0,084 | 81,5 | ||
3ПБ 225–2–3,5 700 | 200 | 2 | 0,113 | 102,4 | ||
3ПБ 225–15–3,5 700 | 200 | 15 | 0,113 | 106,7 | ||
4ПБ 225–2–3,5 700 | 250 | 2 | 0,141 | 127,0 | ||
4ПБ 225–15–3,5 700 | 250 | 15 | 0,141 | 131,2 | ||
3ПБ 250–2–3,5 700 | 2500 | 200 | 2 | 0,125 | 113,3 | |
3ПБ 250–15–3,5 700 | 200 | 15 | 0,125 | 118,5 | ||
4ПБ 250–2–3,5 700 | 250 | 2 | 0,156 | 140,5 | ||
4ПБ 250–15–3,5 700 | 250 | 15 | 0,156 | 145,7 |
Перемычки соответствуют требованиям СТБ 1332 и ТР 2009/013/BY.
Перемычки запроектированы ненесущими (под полезную
нагрузку без учета собственного веса до 2 кН/м) и несущими, рассчитанными под полезную нагрузку до 15 кН/м.
Минимальная
глубина опирания несущих перемычек – 250 мм, ненесущих – 150 мм.

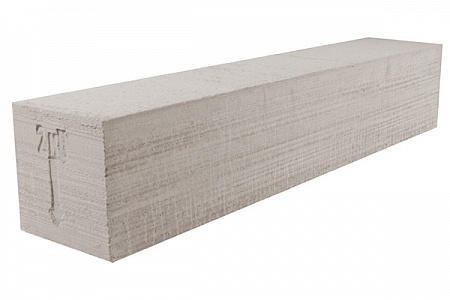

На торцевой поверхности перемычек нанесен знак
в виде стрелки, указывающий проектное положение перемычки. При установке перемычки в стену, стрелка должна быть направлена
только вниз.
УПАКОВКА
Перемычки упакованы на деревянные поддоны типа ПВ2-1, ПВ2-2 с жесткой фиксацией ПЭТ-лентой. При транспортировании и хранении перемычки следует защищать от увлажнения.
Качество продукции подтверждено сертификатами соответствия.
На предприятии внедрена система менеджмента качества в соответствии с требованиями стандарта СТБ ISO 9001
-
